空気輸送装置とは、輸送元と輸送先を配管やホースで繋ぎ、空気のエネルギーによって、粉体を運ぶ装置です。
|
| 空気輸送の長所 |
・他のコンベアーでの輸送は直線的なのに対し、輸送ルートがほぼ自由である。
・零れや、コンタミが無い
・輸送経路のスペースが比較的に小さい。
・分解洗浄性が良い
・分岐輸送が容易
|

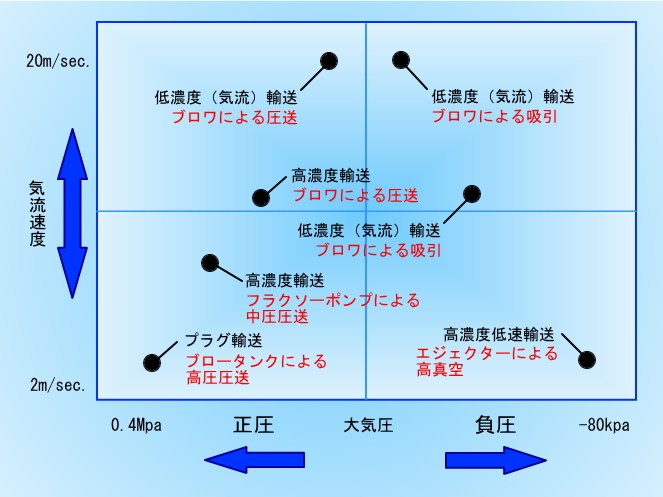

空気輸送は流量(気流速度）・圧力によって輸送形態が異なります。
また、輸送装置も異なり、それぞれ一長一短があります。
|
| |
| |
| 圧送式空気輸送装置 |
円筒形容器に粉体を充填して密閉し、高圧空気を吹き込んで内部の
粉体を流動化させながら、空気とともに粉体を搬送する装置。
栓状（プラグ）輸送が可能で搬送速度が緩やかですので、摩耗性粉体の
輸送や造粒品の搬送に適しています。
また、同一原料を数か所に分岐輸送（供給）が可能です。
|
| Ｂ型ポンプ |
ＢＡＳポンプ |
ＭＩＮＩポンプ |
サニタリーＭＩＮＩポンプ |
|
 |
 |
 |
円筒形の容器（ブロータンク）に粉体を充填して密閉し、高圧空気を吹き込んで内部の粉体をかき混ぜながら、輸送配管へ送り込みます。
|
Ｂ型ポンプのサニタリー型で
食品原料のサイロ等への
輸送の適しています。 |
コーンバルブ機構により
構造が非常にシンプルで
コンパクトな設備を
実現します。
コーデットサンドやフェライト
の輸送に適しています。 |
ＭＩＮＩポンプの
サニタリー仕様です。
食品粉末等の少量・
近距離輸送に適して
います。 |
Ｂ型ポンプ
カタログ
|
ＢＡＳポンプ
カタログ
|
ＭＩＮＩポンプ
カタログ
|
サニタリーＭＩＮＩポンプ
カタログ
|
| |
|

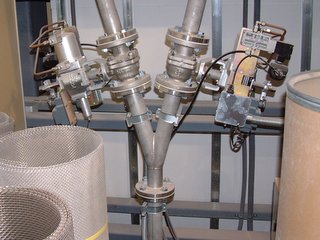

| エアー ピンチバルブによる分岐 |
ボールバルブによる分岐 |
  |
| |
| |
| フレコンバックからの輸送 |

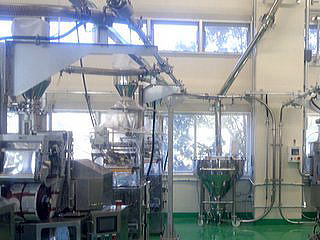

充填機への分岐輸送 |
 |
 |
|
|
| |
| |
| |
| |

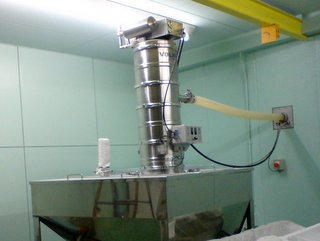

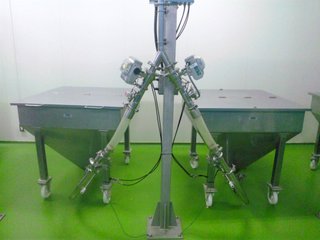

吸引式空気輸送装置
（バキュームコンベア） |
弊社ではドイツ・VOLKMANN社製バキュームコンベアの日本総代理店である
ジャパンマシナリー(株)様より供給を受け、輸送設備全体の設計・施工を行っております。
バキュームコンベアーは、エジェクターで発生させた真空を利用し、パイプ・ホースなどの配管内に
様々な粉粒体をエアーと共に吸込み、搬送します。
非常にシンプルな構造で、比較的短距離、小量輸送に適しています。
数品種の混合原料等を１ヶ所に供給する場合にも適しています。
|
| |
|
|
|
| |
|
| |
|
|
|
|
